直通對夾視鏡（SJ-DJ型）
直通對夾視鏡是工業管道裝置上的主要附件之一，通過安裝在管道上的對夾視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動反應情況，監視生產，避免生產過程中事故發生。經常用于石油、化工、化纖、制藥等生產管路中。對夾視鏡與常規直通視鏡的區別就在于緊固螺絲數量的減少，也就是說在使用壓力上要遜色了很多，由于結構樣式的限制，DN80以上的口徑就非常的少見，而小口徑相對多一些。
|
DN
|
L
|
H
|
|
20
|
145
|
200
|
|
25
|
189
|
260
|
|
40
|
234
|
260
|
|
50
|
278
|
320
|
|
65
|
278
|
320
|
|
80
|
308
|
360
|
|
*以上為常規通用參考尺寸，其他規格尺寸可來電來函索取，也可根據要求訂加工。
|
一、直通對夾視鏡主要技術參數：
1、直通對夾視鏡的主體材料有碳鋼,不銹鋼304,316,321,316L等；
2、直通對夾視鏡的使用溫度取決于使用視窗的材質,鋼化玻璃0-200℃，高硼硅玻璃0-450℃，石英玻璃0-850℃；
3、直通對夾視鏡的連接方式最常用的有法蘭,螺紋,焊接等,也可以定做其他連接方式；
4、直通對夾視鏡的密封墊片一般采用聚乙烯四氟片。
二、直通對夾視鏡應用領域：
1、化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等；
2、化工生產中的強腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等；
3、制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑；
4、輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥用品等。

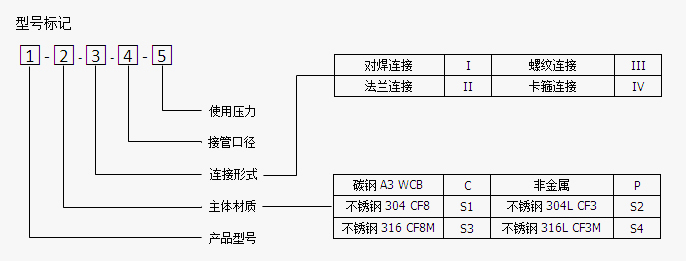

三、直通對夾視鏡選型說明：
四、維護與保養：
1、視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放，視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢對角緊固螺釘；
3、玻璃耐溫耐壓有一定的局限，請嚴格執行說明書上之規定；
4、允許急變溫度＜60℃，玻璃因溫差過大會破裂。
五、訂貨需知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準等詳細參數。以上產品參數僅供參考，我公司可根據用戶要求訂加工，歡迎來電來函。
|
